Split Core Ct

Fullstar Electronics és un fabricant i proveïdor líder de CT dividit de nucli dividit amb components electrònics i passius de qualitat i estàndard-fabricats pel client a la Xina. Benvingut a l'electrònica a l'engròs split core ct de la nostra fàbrica.

El CT de nucli dividit (sovint anomenat transformador de corrent de nucli dividit-o pinça-a CT) és un dispositiu de mesura de corrent basat en el principi de la inducció electromagnètica. La seva característica més definitòria és el seu disseny únic "-nucli articulat".

1. Disseny bàsic i principi de funcionament

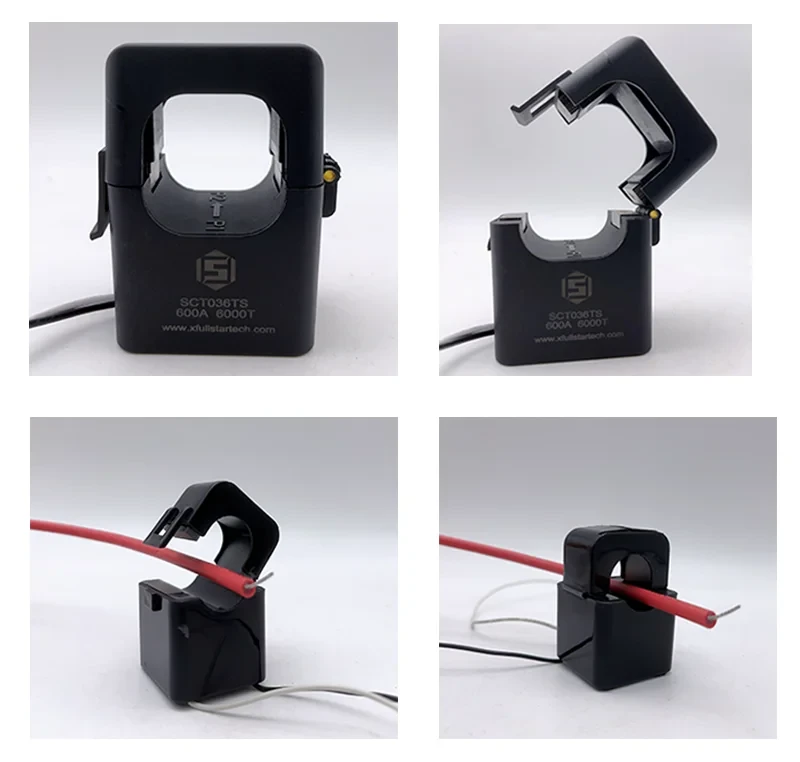

• Disseny amb frontisses:A diferència dels transformadors de corrent-de nucli sòlid tradicionals, el nucli d'un TC-de nucli dividit es pot obrir i tancar com un parell de pinces. Aquest disseny permet subjectar-lo directament al voltant d'un cable sense interrompre el circuit ni desconnectar el conductor.
• Principi de funcionament:Quan el nucli està tancat i envolta un conductor-que porta corrent, el corrent primari genera flux magnètic dins del nucli. Això, al seu torn, indueix un corrent proporcional al bobinatge secundari, permetent la mesura i el seguiment segurs del corrent principal.
• Impacte de la bretxa d'aire:A causa del mecanisme articulat, s'introdueix inevitablement un "espai d'aire" microscòpic al punt de tancament del nucli. Tot i que els TC de nucli dividit-d'alta qualitat- estan equipats amb pestells de precisió i mecanismes de bloqueig per minimitzar aquesta bretxa, encara pot donar lloc a una precisió i capacitats anti-interferències lleugerament inferiors en comparació amb els transformadors de nucli-d'una sola peça.

2. Principals avantatges

• Instal·lació molt còmoda:No requereix tall d'alimentació, i no cal desmuntar ni tallar cables o barres. Només cal que l'obres, l'enposis per sobre del conductor i el tanqueu.
• Estalvi de costos i temps:Evita el temps d'inactivitat del sistema causat per les instal·lacions d'interrupció d'energia-, reduint significativament els costos de mà d'obra i de temps.
• Flexibilitat i reutilitzabilitat:Són fàcils de desmuntar i reinstal·lar, el que els fa ideals per a la supervisió temporal, la resolució de problemes, les actualitzacions d'equips o escenaris amb modificacions freqüents.
• Adaptabilitat a entorns complexos:La seva mida compacta els fa perfectes per a espais reduïts, dissenys de cablejat complexos o llocs on no es pot interrompre l'alimentació (per exemple, centres de dades, hospitals i supermercats comercials).

3. Limitacions i precaucions

• Precisió relativament menor:Limitada per la bretxa del circuit magnètic obert, la seva precisió típica és de l'1% al 2% (tot i que alguns fabricants d'alta-qualitat poden aconseguir una classe 0,5). En general, no són adequats per a la mesura d'ingressos d'alta-precisió ni per a la protecció de relés crítics.
• Resistència mecànica i protecció limitades:L'estructura oberta pot patir un mal contacte amb el pas del temps a causa de la vibració o l'envelliment a llarg termini-, cosa que pot provocar perills localitzats d'escalfament i seguretat. A més, el segell obert té poca resistència a la pols i l'aigua, per la qual cosa no és adequat per a ambients exteriors humits, polsosos o durs.
• Restriccions del nivell de tensió:A causa de la dificultat d'aconseguir una estructura d'aïllament totalment segellada amb un disseny obert-con frontisses, els TC de nucli-dividits s'utilitzen principalment en sistemes de distribució de baixa-tensió (normalment d'1 kV i menys). A menys que el cable portador primari en si tingui prou aïllament, generalment no s'utilitzen en entorns d'alta tensió-.

4. Escenaris d'aplicació típics

Gràcies a l'avantatge excepcional de la instal·lació sense interrupció de l'alimentació, els TC dividits-de nucli s'utilitzen àmpliament en els camps següents:

• Renovacions i actualitzacions del sistema d'alimentació per a projectes antics:Afegir equips de monitorització sense interrompre el funcionament normal de les instal·lacions existents.
• Automatització d'edificis i seguiment del consum energètic:Com ara la sub-mesura en edificis comercials i l'anàlisi d'eficiència energètica.
• Monitorització de l'estat dels equips industrials:Proves de càrrega i control de l'estat de motors, bombes i cintes transportadores.
• Nous sistemes d'emmagatzematge d'energia i energia:Inclou aplicacions solars i inversors híbrids d'emmagatzematge d'energia residencial.
• Proves temporals i resolució de problemes:S'utilitza en instruments portàtils i proves de càrrega temporals.

En resum, un CT-de nucli dividit és un sensor de corrent el punt de venda bàsic del qual és "una instal·lació còmoda sense interrupció de l'alimentació". Quan feu una selecció, si l'aplicació requereix una precisió extremadament alta o implica entorns durs, s'ha de prioritzar un CT de nucli-sòlid. Tanmateix, per a projectes d'adaptació, monitorització temporal o escenaris de baixa tensió-en què no es pot tallar l'energia, el TC de nucli dividit- és la solució més ideal.
